PHOENIXFRAME四轮车零件清单

1.7孔方管 ×1

2.9孔方管 ×12

3.13孔铝片 ×1

4.17孔铝片 ×2

5.角铝1孔 ×2

6.角铝3排孔 ×1

7.适配铝棒 ×10

8.L铝 ×4

9.TT马达套件 ×4

10.橡胶车轮 ×4

11.7.4V电池 ×1

12.电池夹 ×1

13.手机夹 ×1

14.多功能连接板 ×1

15.超声波模块 ×1

16.超声波固定夹 ×1

17.蓝牙模块 ×1

18.Arduino主板 ×1

19.Arduino扩展板 ×1

20.GPIO扩展板 ×1

21.铜柱螺丝若干

PHOENIXFRAME四轮车组装指南

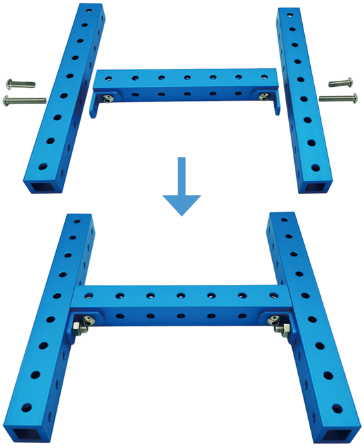

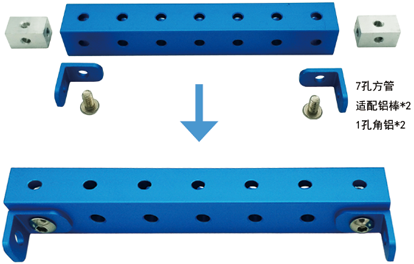

1.小车底部支架安装

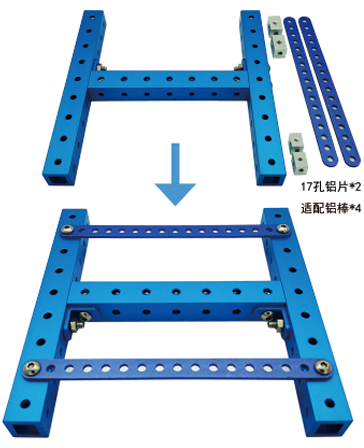

2.铝片安装

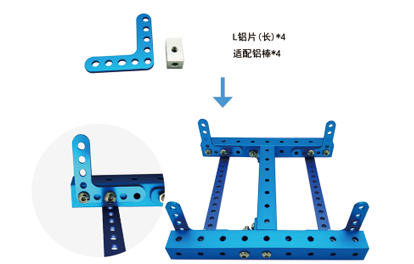

3.电机支架安装

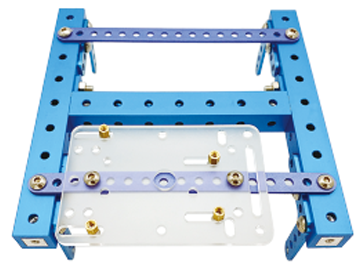

4.多功能连接板组装

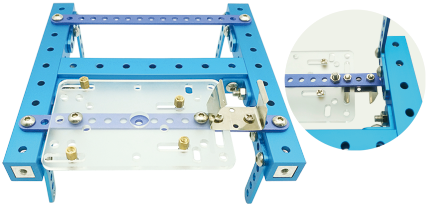

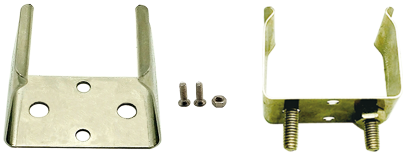

5.电池夹安装

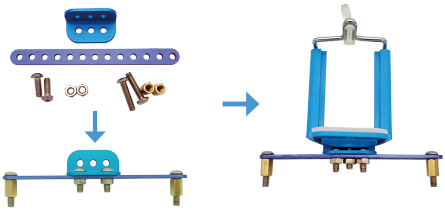

6.手机夹组装

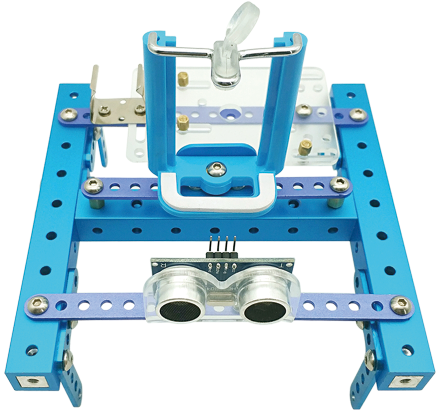

7.超声波、手机夹安装

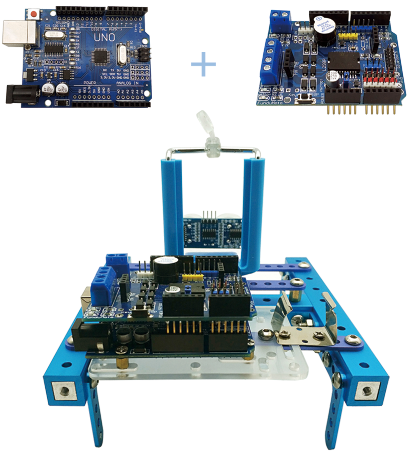

8.Arduino主板、扩展板安装

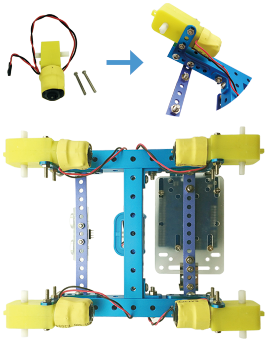

9.TT马达安装

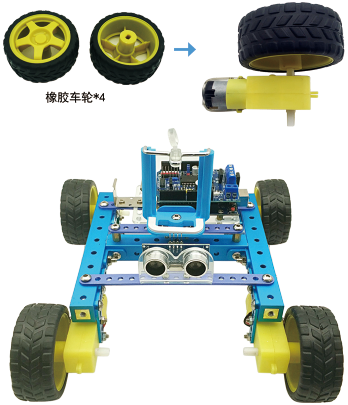

10.橡胶车轮安装

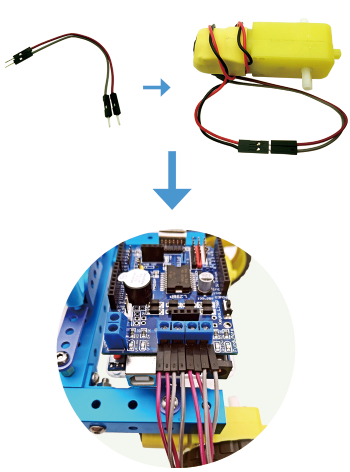

11.电机电源线连接

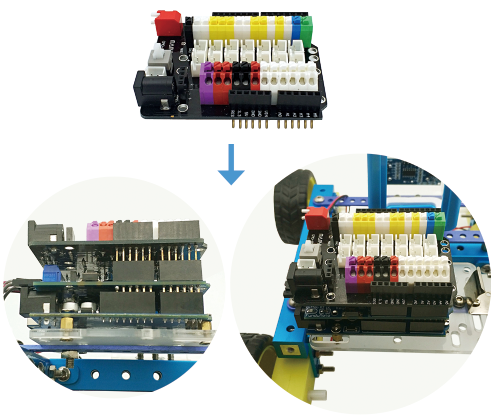

12.GPIO扩展板安装

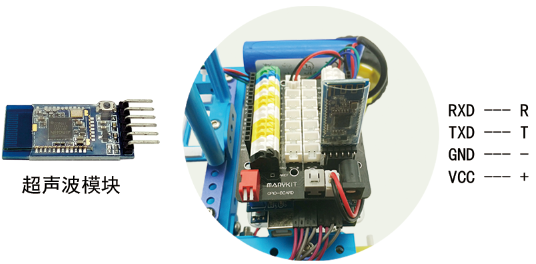

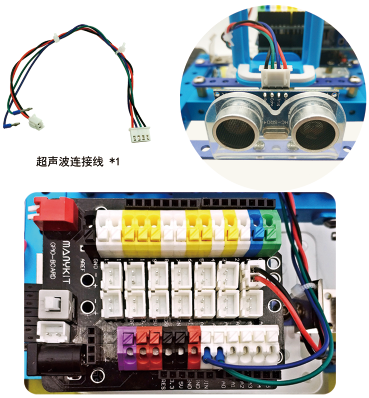

13.超声波连接

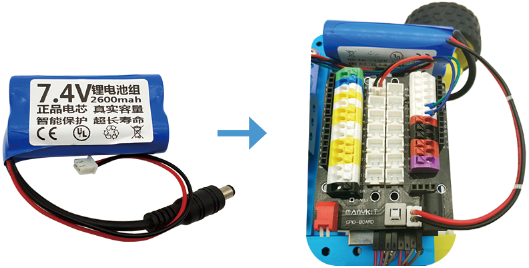

14.电池安装

15.超声波安装

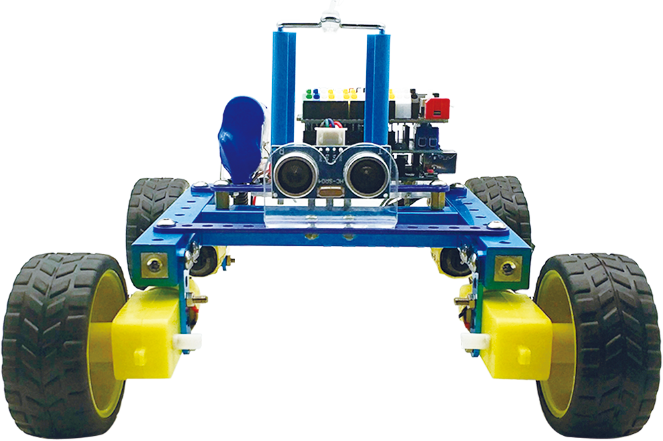

16.组装完成图
